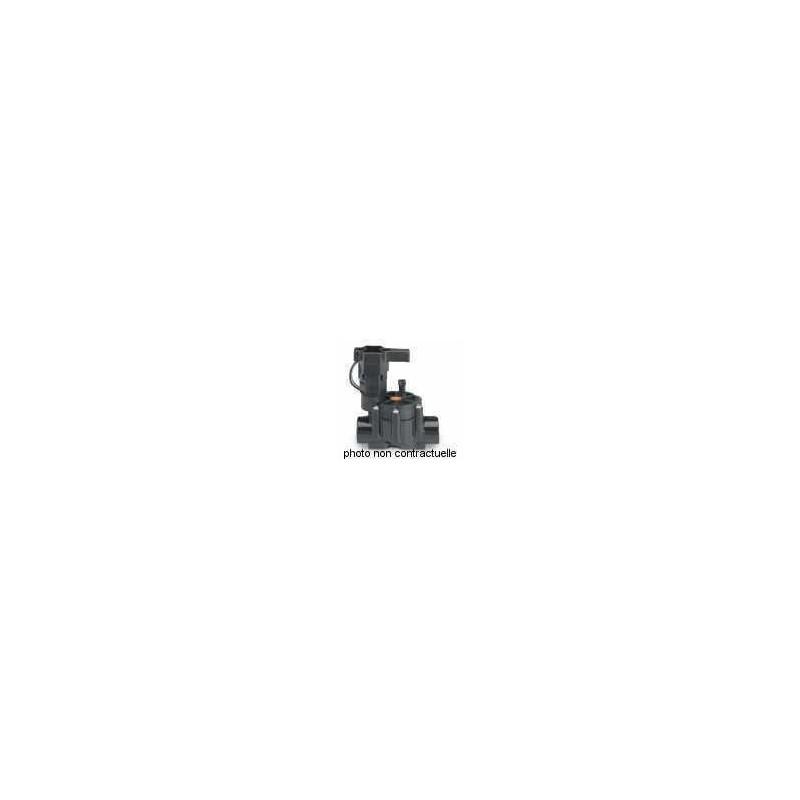

ELECTROVANNE RAINBIRD 100DV FF 24VAC

Vanne électrique plastique 1"- Le meilleur choix de vannes

Applications
Ces vannes sont destinées aux installations d'arrosage résidentielles et publiques de petites dimensions.

Caractéristiques

• Configuration en ligne
• Corps en PVC
• Double filtration : au niveau de la membrane et du siège du solénoïde
• Ouverture manuelle sans fuite d'eau par rotation d'un quart de tour du solénoïde
• Ensemble solénoïde/plongeur d'une seule pièce noyé dans une résine de protection
• Purge externe par vis de purge
• Vis cruciformes en acier inoxydable
• Réduction du débit sur modèle 100-DVF
• Configuration 1" (26/34) BSP mâle x mâle sur modèle 100-DV-MM et 100-DV-MM-Less
• Configuration avec solénoïde à impulsions sur modèles:
  - 3/4'' 075-DV-9V,
  - 1'' BSP 100-DV-9V et
  - 1'' BSP 100-DV-MM-9V.

Spécifications

• Débits :
  - 075-DV : 0,05 à 5,00 m3/h
  - 100-DV, 100-DVF et 100-DV-MM : 0,75 à 9,08 m3/h

Note : Pour un débit inférieur à 0,75 m3/h ou n'importe quelle application d'arrosage localisé, utiliser un filtre RBY-075-200X en amont de la vanne.

• Pression de fonctionnement :
  - 1 à 10,4 bars à 23°C
• Température maximum de l'eau : 43°C

Note : La DV male x male n'est pas recommandée pour des débits supérieurs à 6,3 m3/h

SPÉCIFICATIONS ÉLECTRIQUES

• Solénoïde : 24 V - 50 Hz
• Intensité d'appel : 0,30 A (7,2 VA)
• Intensité de maintien : 0,19 A (4,6 VA)

075-DV et 100-DV
- Hauteur : 11,4 cm
- Longueur : 11,1 cm
- Largeur : 8,4 cm
